隨著傳輸系統在工廠企業的大量使用，皮帶跑偏多數已成為輸送行業中主要的故障因素之一，造成工業皮帶跑偏的原因眾多，但由于傳送帶運轉期間各種應力的不斷變化，很難實現自動糾偏的作用，效果不明顯，實現運輸皮帶的自動糾偏成為當務之急。

在工業生產的自動給料系統中，由于各種原因，給料皮帶經常跑偏，嚴重影響了生產效率，因此機器設備需要一套自動糾偏裝置，來實現給料機皮帶的自動糾偏功能。

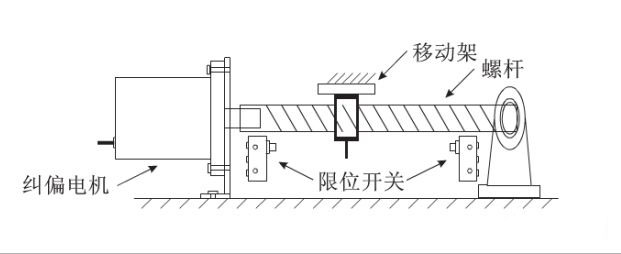

糾偏裝置是一種修正皮帶在向前運動中出現的側邊誤差的機械裝置，是由固定的底座和帶有一根或幾根的旋轉裝置，這種旋轉裝置成為擺動支架，圍繞著一個固定的或者虛擬的旋轉點運動。

糾偏裝置可以提供我們所需要的糾偏控制，幫助生產線有效而且高效的運轉，和適當?shù)母袘?yīng)器、驅動器等糾偏組件組合，糾偏裝置可以提供高精度、均衡、閉環、有著高動態響應的控制系統。

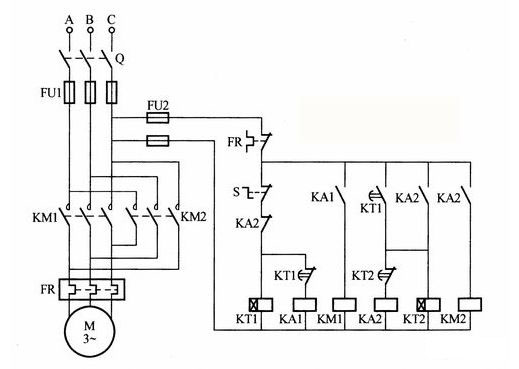

下圖是一種由一臺電動機在規定時間范圍內作連續可逆的正反方向運轉的糾偏控制電路。

上面的正反轉控制是采用兩只交流接觸器換相的方式來實現糾偏的，在實際生產中，由于給料皮帶經常跑偏，糾偏裝置動作頻繁，交流接觸器也換相比較頻繁，交流接觸器非常容易損壞，一般只能使用幾個月，嚴重影響了糾偏裝置的穩定運行。

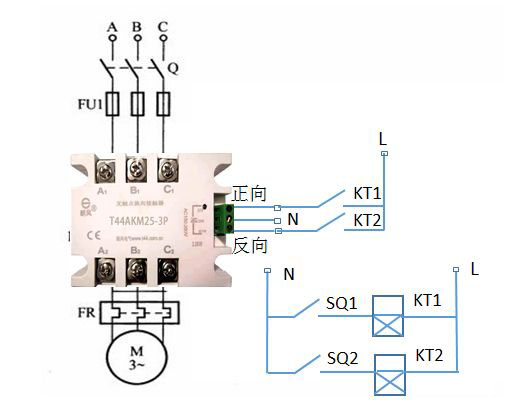

下圖是改用無觸點正反轉接觸器（型號T44AKM）控制的糾偏電路

圖中 SQ1為正向限位開關，SQ2為反向限位開關，KT1、KT2為延時可調的延時繼電器。

當正向限位開關SQ1動作時，KT1通電，延時幾秒，KT1常開閉合，接通無觸點接觸器，控制電機正轉，當給料機構糾偏完成后，電機停止運轉，電路回復初始狀態。

當反向限位開關SQ2動作時，KT2通電，延時幾秒，KT2常開閉合，接通無觸點接觸器，控制電機反轉，當給料機構糾偏完成后，電機停止運轉，電路回復初始狀態。

用三相無觸點正反向接觸器(T44AKM型)代替普通接觸器的效果；

1.換向速度最高可達每分鐘60次，可滿足各種整流器件的需要。

2、正反相轉換，接觸器動作無火花，無噪音。

3.因為是無觸點換向，所以使用壽命長，工作可靠。

4.結構強度高，抗沖擊和振動能力強。
